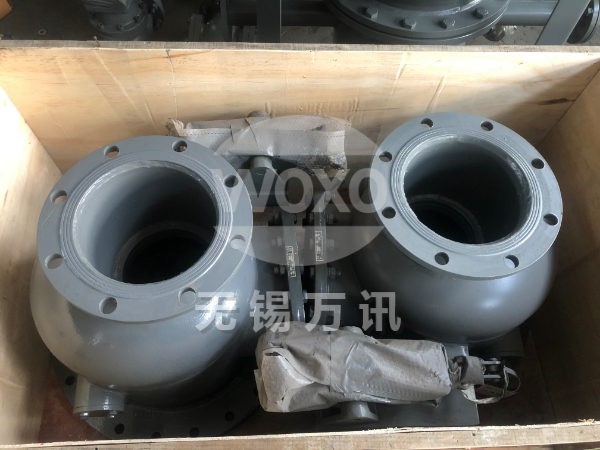

陶瓷排渣阀适用于磨损严重的渣浆管路，及固体颗粒较多和带有较大颗粒的恶劣工况，如石化行业催化裂化系统，电厂灰水管路。
以下陶瓷排渣阀尺寸仅供参考，具体应用按实际使用情况而定。
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 1.0/1.6 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
| 125 | 325 | 250 | 210 | 22 | 730 | 8-Φ18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 12-Φ22 | |
| 250 | 450 | 395/405 | 350/355 | 26 | 1015 | 12-Φ22/26 | |
| 300 | 500 | 445/460 | 400/410 | 28 | 1190 | 12-Φ22/26 | |
| 350 | 550 | 505/520 | 460/470 | 30 | 1350 | 16-Φ22/26 | |
| 400 | 600 | 565/580 | 515/525 | 32 | 1460 | 16-Φ26/30 | |
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 2.5 | 250 | 165 | 125 | 20 | 345 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 24 | 520 | 8-Φ18 | |
| 100 | 300 | 235 | 190 | 24 | 695 | 8-Φ22 | |
| 125 | 325 | 270 | 220 | 26 | 755 | 8-Φ26 | |
| 150 | 350 | 300 | 250 | 28 | 810 | 8-Φ26 | |
| 200 | 400 | 360 | 310 | 30 | 955 | 12-Φ26 | |
| 250 | 450 | 425 | 370 | 32 | 1100 | 12-Φ30 | |
| 300 | 500 | 485 | 430 | 34 | 1240 | 16-Φ30 | |
| 350 | 550 | 555 | 490 | 38 | 1410 | 16-Φ33 | |
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 4 | 250 | 165 | 125 | 20 | 355 | 4-Φ18 |
| 80 | 310 | 200 | 160 | 24 | 540 | 8-Φ18 | |
| 100 | 335 | 235 | 190 | 24 | 720 | 8-Φ22 | |
| 125 | 400 | 270 | 220 | 26 | 770 | 8-Φ26 | |
| 150 | 450 | 300 | 250 | 28 | 820 | 8-Φ26 | |
| 200 | 550 | 375 | 320 | 34 | 965 | 12-Φ30 | |
| 250 | 650 | 450 | 385 | 38 | 1050 | 12-Φ33 | |
| 300 | 750 | 515 | 450 | 42 | 1200 | 16-Φ33 |
